Dahlander motor
Dahlander motor nedir?
Dahlander motor, sargı bağlantısı değiştirilerek iki farklı devirde çalışabilen üç fazlı asenkron motordur. Yüksek devir düşük devrin iki katıdır (örneğin 1500/3000 d/d). Düşük devirde sargılar üçgen, yüksek devirde çift yıldız bağlanır.
Dahlander motor nerede kullanılır?
İki kademeli fan ve aspiratörlerde, takım tezgâhlarında, sanayi tipi çamaşır makinelerinde, vinç ve konveyörlerde, iki sabit hıza ihtiyaç duyulan her yerde kullanılır. Frekans sürücüsü kullanmadan iki hız elde etmenin basit ve dayanıklı bir yoludur.
Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele
Bağlantı ve kumanda
Motorun altı ucu panoya getirilir ve her devir için ayrı kontaktörler kullanılır. Düşük ve yüksek devir aynı anda çalışmamalıdır; bu yüzden kontaktörler birbirine kilitlenir. Her devrin akımı farklı olduğu için iki ayrı termik röle kullanılır.
Nelere dikkat edilir?
Uç bağlantıları motor etiketindeki şemaya göre yapılır. İki devirde de dönüş yönünün aynı olduğu ilk çalıştırmada kontrol edilir. Termik röleler her devrin kendi etiket akımına göre ayarlanır.

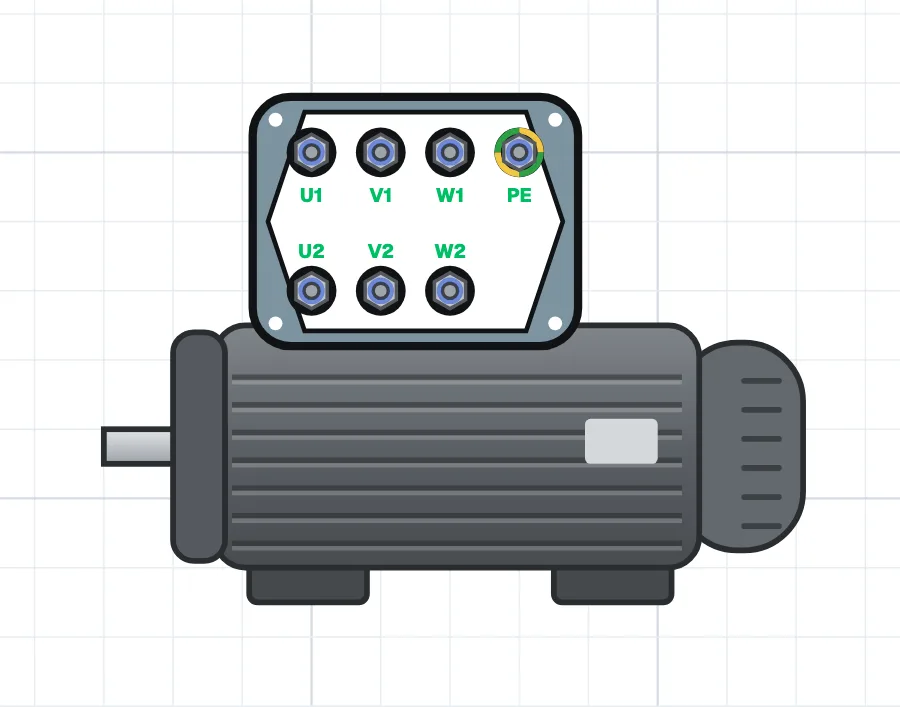

Bağlantı uçları
Dahlander motor
- Düşük devir girişi
- U1, V1, W1
- Yüksek devir girişi
- U2, V2, W2
- Toprak
- PE
