Protezione differenziale
Avviamento diretto con protezione differenziale
Cos'è un interruttore differenziale?
L'interruttore differenziale confronta la corrente che entra in un circuito con quella che ritorna. Se la differenza, cioè la corrente dispersa verso terra, supera una soglia, apre il circuito. Protegge le persone dalla folgorazione e l'impianto dagli incendi.
Dove si usa il differenziale?
In abitazioni, luoghi di lavoro, cantieri, irrigazione, allevamenti e quadri motore. In molti impianti la protezione differenziale è obbligatoria. È particolarmente importante per pompe e motori in ambienti umidi.
Circuito di potenza e circuito di comando

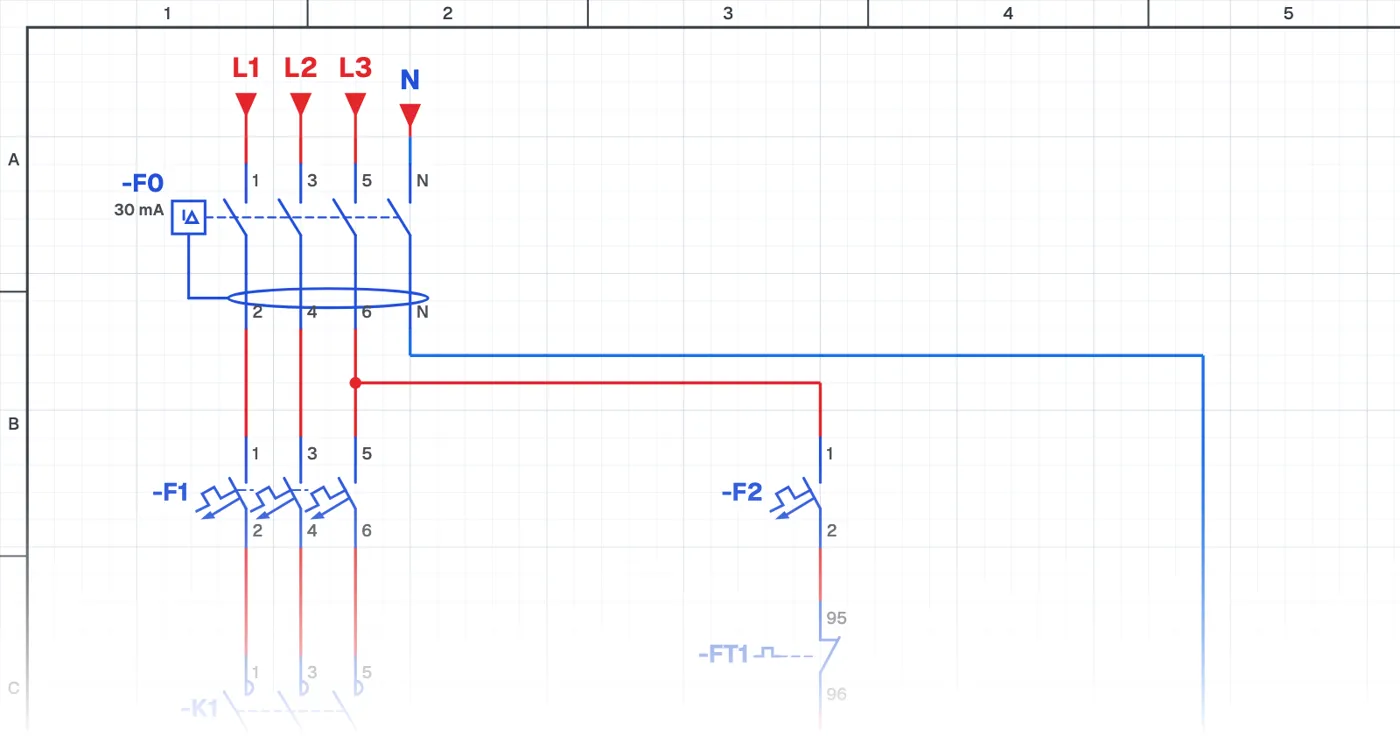

In questo circuito l'alimentazione di un avviamento diretto passa da un differenziale quadripolare. Anche il comando è alimentato dall'uscita del differenziale. Il neutro deve sempre passare dal differenziale; un carico il cui neutro ritorna senza passarci lo fa scattare anche senza dispersione.
A cosa fare attenzione
Per la protezione delle persone si usa di solito 30 mA, per la protezione antincendio 300 mA. Il differenziale si prova periodicamente con il tasto di test. Per motori con inverter si sceglie il tipo adatto (per esempio tipo B).
Componenti usati
- Relè termico
- FT1
Fallo funzionare in simulazione.
Questo circuito è pronto nella libreria CoilPath. Aprilo, premi i pulsanti e segui la corrente. Con vista di cablaggio e disposizione nel quadro.
