Conteo de productos con HMI
¿Qué es el conteo de productos con HMI?
Es una aplicación de PLC en la que los productos de una cinta se cuentan con un sensor y la cantidad objetivo se introduce en el panel de operador (HMI). Al alcanzarla, la cinta se para; en automático el contador se pone a cero solo y la cinta sigue.
¿Dónde se usa?
Para contar lotes en líneas de embalaje, llenado, embotellado y cajas. Que el operario introduzca la cantidad en la pantalla sin tocar el programa da flexibilidad a la producción.

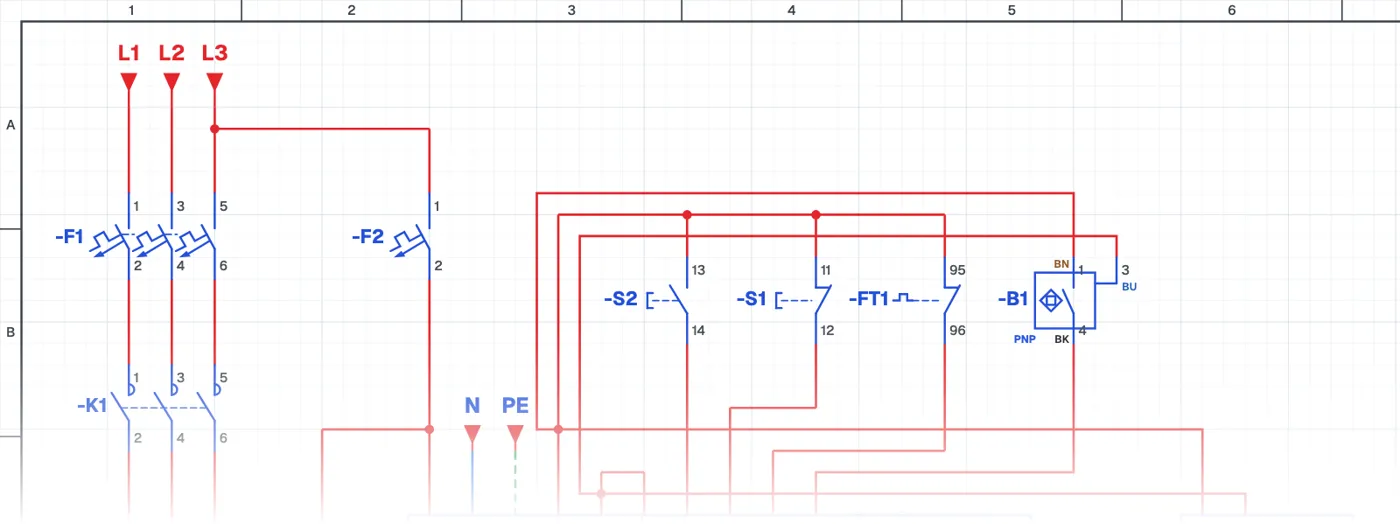

Conexión PLC y HMI
El motor de la cinta va con un contactor y el sensor a una entrada. El programa cuenta el flanco de subida del sensor, así un producto parado delante del sensor se cuenta una sola vez. El valor objetivo se escribe desde la HMI al PLC.
Qué enseña
La detección de flancos, la introducción de valores en pantalla y las líneas gobernadas por contadores son las aplicaciones más habituales de la automatización con HMI.
Componentes usados
- Relé térmico
- FT1
- Motor 3~
- M1
- PLC
- PLC1
Ponlo en marcha en la simulación.
Este circuito está listo en la biblioteca de CoilPath. Ábrelo, pulsa los botones y sigue la corriente. Con vista de cableado y montaje en el tablero.
