Potansiyometre ile Hız Ayarı
Frekans sürücüsünde potansiyometre ile hız ayarı nedir?
Motor hızının sürücünün analog girişine bağlanan bir potansiyometreyle ayarlandığı bağlantıdır. Potansiyometre çevrildikçe motorun frekansı, ayarlanan en düşük ve en yüksek değer arasında değişir.
Nerede kullanılır?
Fan, pompa, konveyör, karıştırıcı ve besleme makinelerinde operatörün hızı panodan kolayca değiştirmesi gereken her yerde kullanılır. En yaygın hız ayar yöntemidir.
Mühendisiz HepimizKumanda devrelerinin mantığını temelden öğrenmek için Mühendisiz Hepimiz kitapları.Kitabı incele
Bağlantı ve parametreler

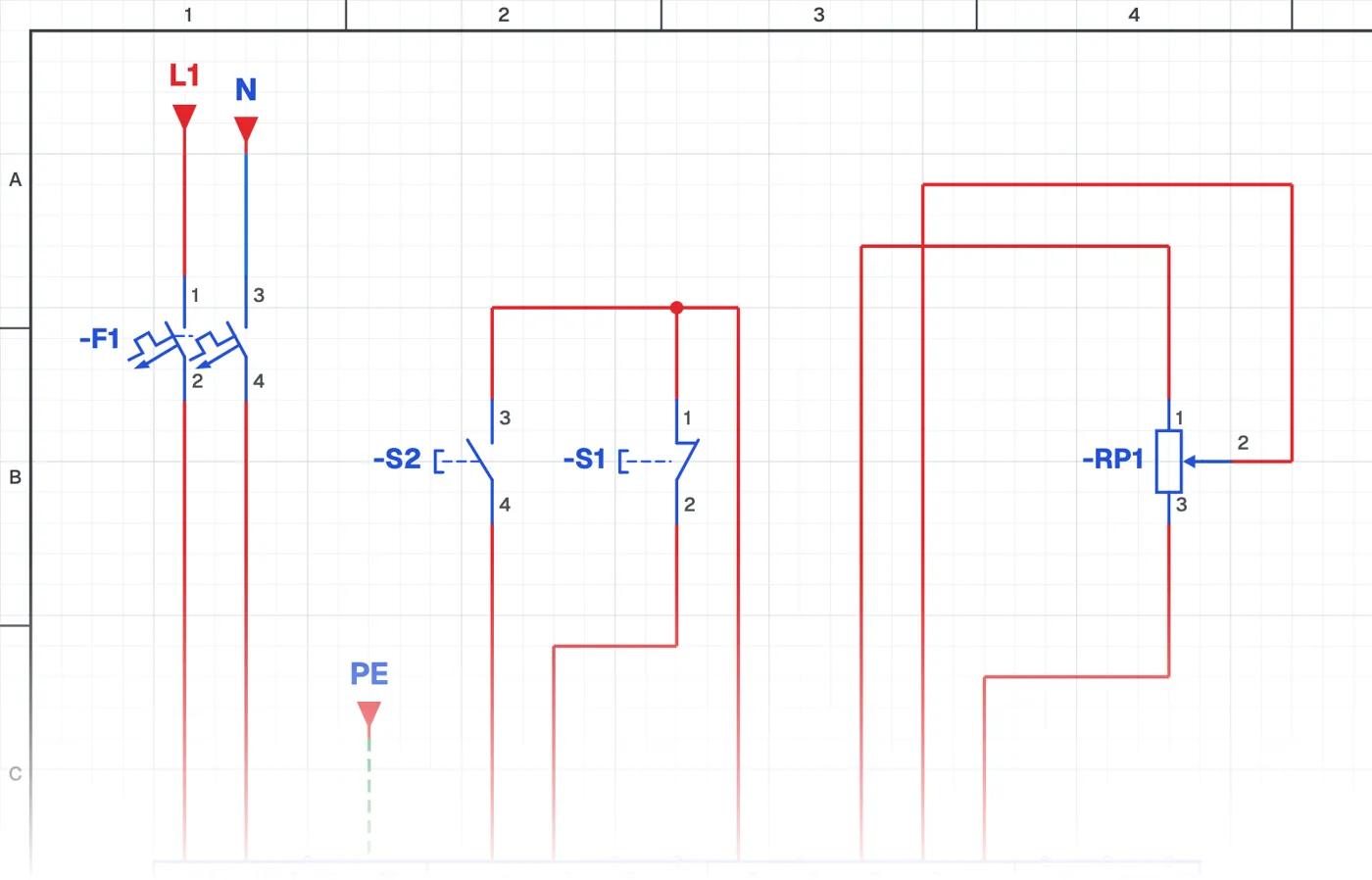

Potansiyometrenin üç ucu sürücünün referans gerilim, analog giriş ve ortak uçlarına bağlanır. Hız referansının analog girişten alınması ve en düşük-en yüksek frekans sınırları parametrelerle ayarlanır.
Nelere dikkat edilir?
Analog sinyal kabloları parazitten etkilenir; ekranlı kablo kullanılır ve güç kablolarından ayrı döşenir. En düşük frekans, motorun kendi fanıyla yeterince soğuyabileceği değerin altına indirilmez.
Kullanılan malzemeler
- Motor 3~
- M1
