Frekans sürücüsü
İleri - Geri Çalıştırma
Frekans sürücüsü ile ileri-geri çalıştırma nedir?
Bir motorun frekans sürücüsüyle ileri ya da geri yönde çalıştırıldığı bağlantıdır. İleri ve geri için ayrı dijital girişler kullanılır; ortak hattaki acil stop basıldığında iki yön de kesilir.
Nerede kullanılır?
Konveyörlerde, kapılarda, vinçlerde ve iki yönlü makinelerde, kontaktörlü ileri-geri devresinin yerine kullanılır. Yön değişimi yumuşaktır, kontaktör aşınması ve kısa devre riski yoktur.
Mühendisiz HepimizKumanda devrelerinin mantığını temelden öğrenmek için Mühendisiz Hepimiz kitapları.Kitabı incele

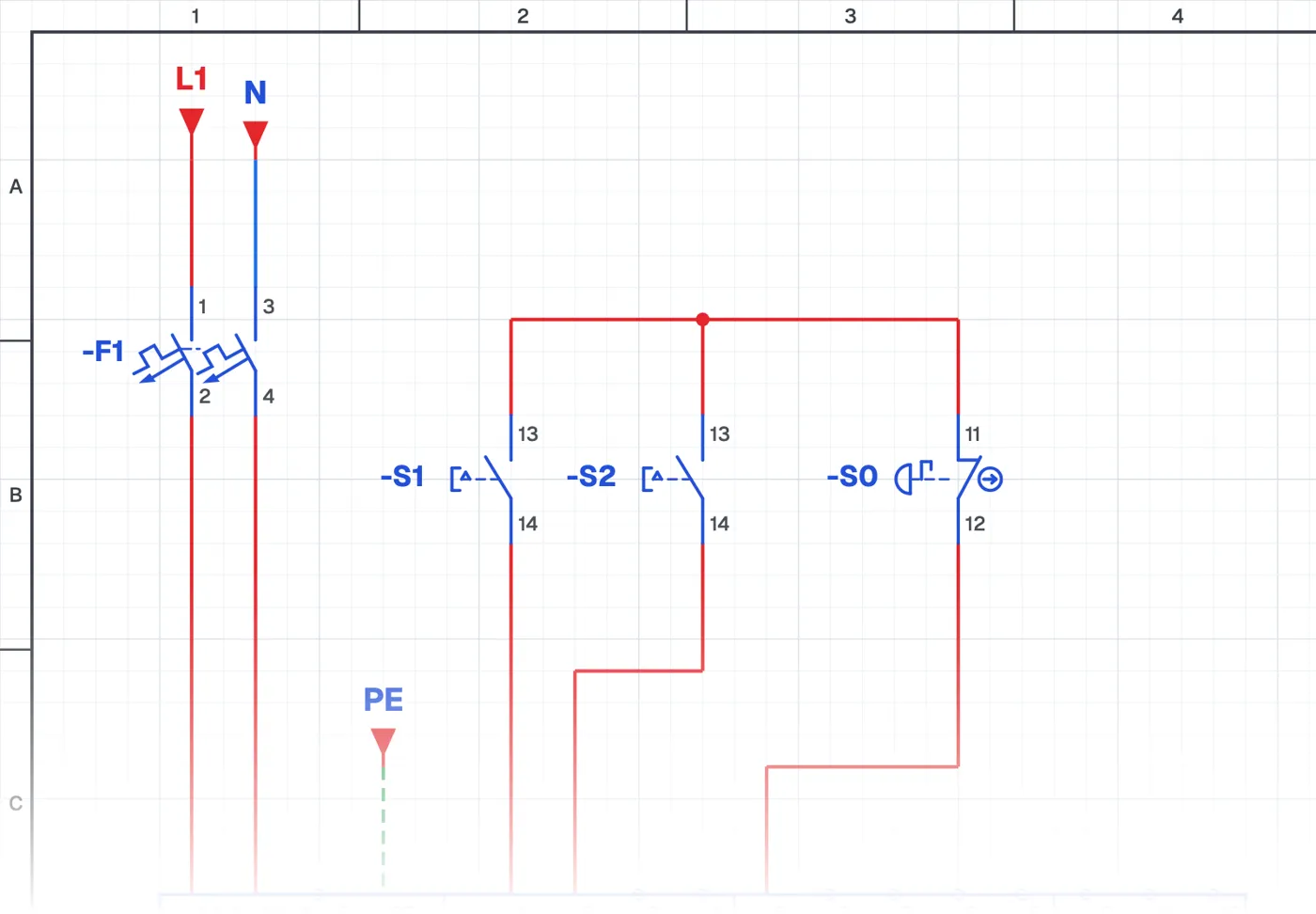

Bağlantı ve parametreler
İleri ve geri butonları iki dijital girişe bağlanır ve girişlerin görevleri parametrelerle atanır. İki giriş birden aktifse sürücü çalışmaz. Kalıcı butonlar yerine üç konumlu (ileri-0-geri) bir seçici anahtar da kullanılabilir.
Nelere dikkat edilir?
Acil stop yalnız sürücünün girişine değil, makinenin güvenlik gereksinimlerine göre gerekirse sürücünün enerjisini ya da güvenli durdurma girişini de kesecek şekilde tasarlanır.
Kullanılan malzemeler
- Motor 3~
- M1
Simülasyonda çalıştır.
Bu devre CoilPath kütüphanesinde hazır. Aç, butonlara bas, akımın yolunu izle. Görsel bağlantı ve pano hâli de var.
