Frekans sürücüsü
İki Telli Çalış / Dur
Frekans sürücüsünde iki telli çalış-dur nedir?
Frekans sürücüsünün tek bir anahtarla, dijital girişi üzerinden çalıştırılıp durdurulduğu bağlantıdır. Anahtar kapalı kaldıkça motor çalışır, açılınca durur. Buna iki telli (2-wire) kumanda denir.
Nerede kullanılır?
Pompa ve fan gibi sürekli çalışan yüklerde, bir termostat, basınç şalteri ya da PLC çıkışının sürücüyü çalıştırdığı sistemlerde kullanılır. Uzaktan kumandanın en basit şeklidir.
Mühendisiz HepimizKumanda devrelerinin mantığını temelden öğrenmek için Mühendisiz Hepimiz kitapları.Kitabı incele
Bağlantı ve parametreler

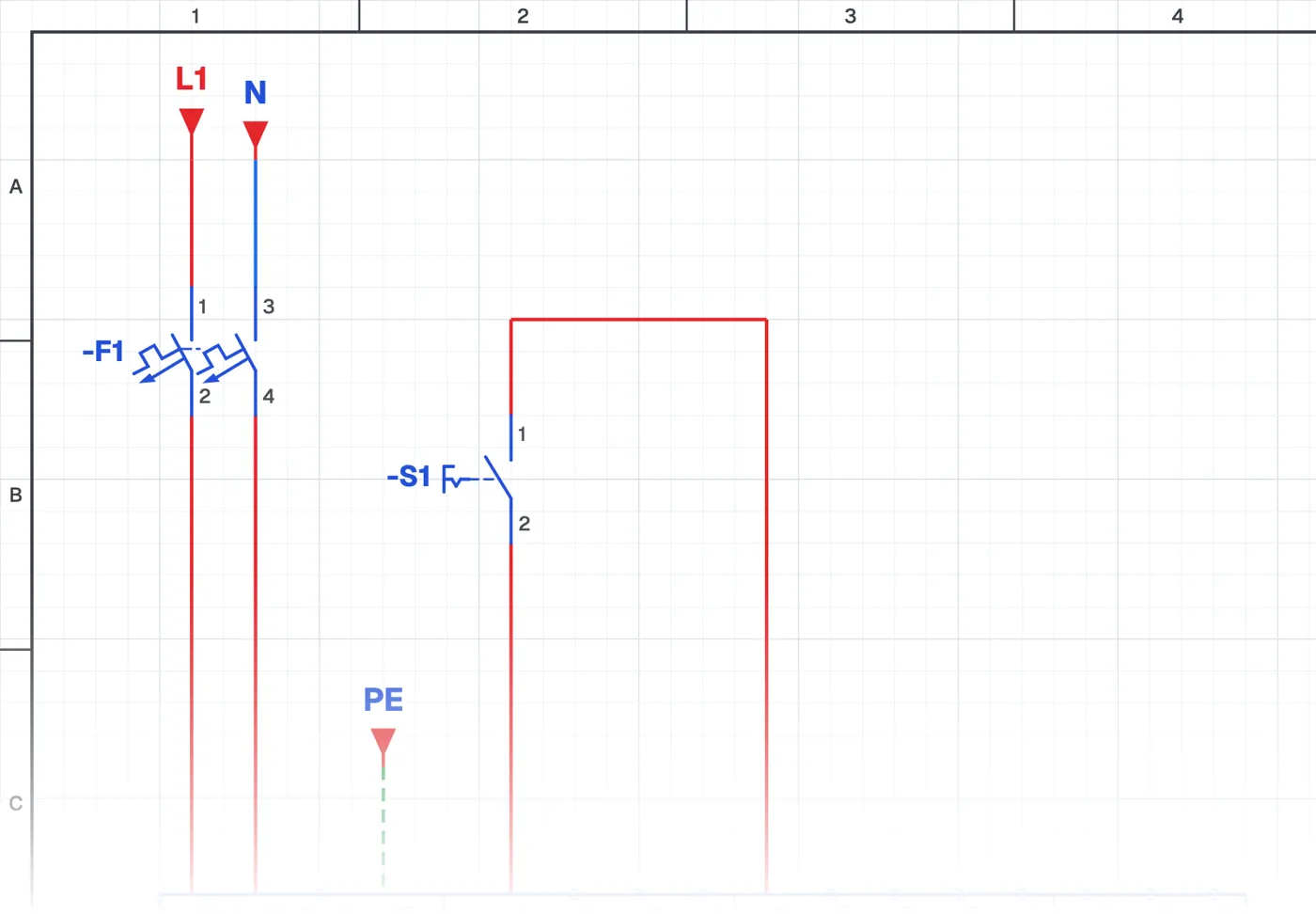

Anahtar, sürücünün dijital girişi ile ortak ucu arasına bağlanır. Sürücünün uzaktan çalışmaya alınması ve girişin çalış-dur görevine atanması parametrelerle yapılır. Girişlerin NPN ya da PNP mantıkla çalıştığı sürücüye göre değişir.
Nelere dikkat edilir?
İki telli kumandada elektrik kesilip geldiğinde anahtar kapalıysa motor kendiliğinden çalışır. Bu durumun tehlikeli olduğu makinelerde üç telli kumanda tercih edilir.
Kullanılan malzemeler
- Motor 3~
- M1
Simülasyonda çalıştır.
Bu devre CoilPath kütüphanesinde hazır. Aç, butonlara bas, akımın yolunu izle. Görsel bağlantı ve pano hâli de var.
