Frekans sürücüsü (inverter)
Frekans sürücüsü nedir?
Frekans sürücüsü (inverter, hız kontrol cihazı, VFD), asenkron motorun devrini, motora verdiği gerilimin frekansını değiştirerek ayarlayan elektronik cihazdır. Şebekeden aldığı sabit frekanslı gerilimi önce doğru gerilime, sonra istenen frekansta alternatif gerilime çevirir.
Frekans sürücüsü ne işe yarar, nerede kullanılır?
Motoru yumuşak kalkışla çalıştırır, istenen hızda tutar ve yumuşak durdurur. Pompa ve fanlarda enerji tasarrufu, konveyör ve bantlarda hız ayarı, vinç, asansör, karıştırıcı, kompresör ve takım tezgâhlarında hassas kontrol için kullanılır. Pompa ve fanlarda hızın biraz düşürülmesi bile enerji tüketimini önemli ölçüde azaltır.
Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele
Kumanda ve hız ayarı
Sürücü tuş takımından, dijital girişlere bağlanan butonlardan ya da PLC'den çalıştırılabilir. Hız; tuş takımından, analog girişe bağlanan potansiyometreden, 0-10 V ya da 4-20 mA sinyalden veya haberleşme üzerinden ayarlanır. Hızlanma, yavaşlama, hız sınırları ve kumanda şekli parametrelerle belirlenir.
Nelere dikkat edilir?
Sürücü, motorun gücüne ve akımına uygun seçilir; motor etiket değerleri parametrelere doğru girilir. Sürücü ile motor arasındaki kablolar ekranlı kullanılır, sinyal kabloları güç kablolarından ayrı döşenir. Sürücülü devrelerde uygun tipte kaçak akım rölesi seçilir. Sürücü çalışırken çıkışındaki bir kontaktör açılmamalıdır.

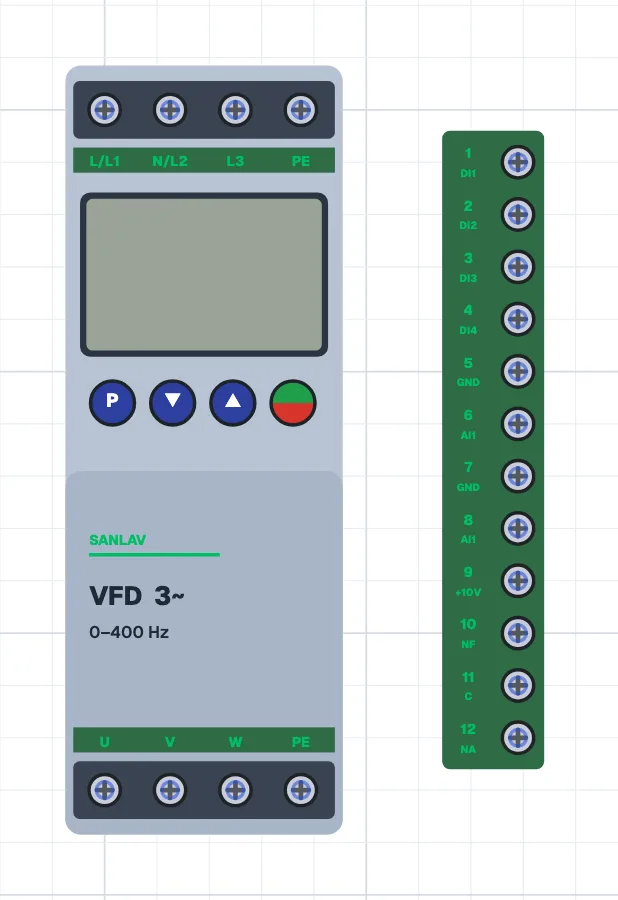

Bağlantı uçları
Frekans sürücüsü
- Şebeke girişi (tek fazda L-N, üç fazda L1-L2-L3)
- Koruma iletkeni
- Motor çıkışı
- Dijital girişler DI1-DI4 (çalıştır, yön, sabit hız; parametreyle seçilir)
- GND
- dijital girişlerin ortak ucu
- AI1
- hız ayarı girişi (potansiyometre orta ucu)
- Potansiyometre beslemesi
- Röle çıkışı
- NF (normalde kapalı), C (ortak), NA (normalde açık)
Potansiyometre
- Uç uçlar
- besleme ve GND
- Orta uç
- analog girişe
