Commande de moteurs
Raccordement d’un contacteur à bobine phase-neutre
Qu'est-ce qu'une bobine alimentée entre phase et neutre ?
Une extrémité de la bobine du contacteur est reliée à une phase, l'autre au neutre ; la bobine fonctionne sous la tension simple. C'est le raccordement de bobine le plus courant sur le terrain, et la plupart des contacteurs sont vendus avec une bobine pour cette tension.
Où l'utilise-t-on ?
Dans toute installation où le neutre arrive dans l'armoire, le circuit de commande se fait en général avec une phase et le neutre : armoires de pompage des bâtiments, ventilation, petites machines industrielles, irrigation. Une commande alimentée par un seul disjoncteur simplifie le câblage et la recherche de pannes.

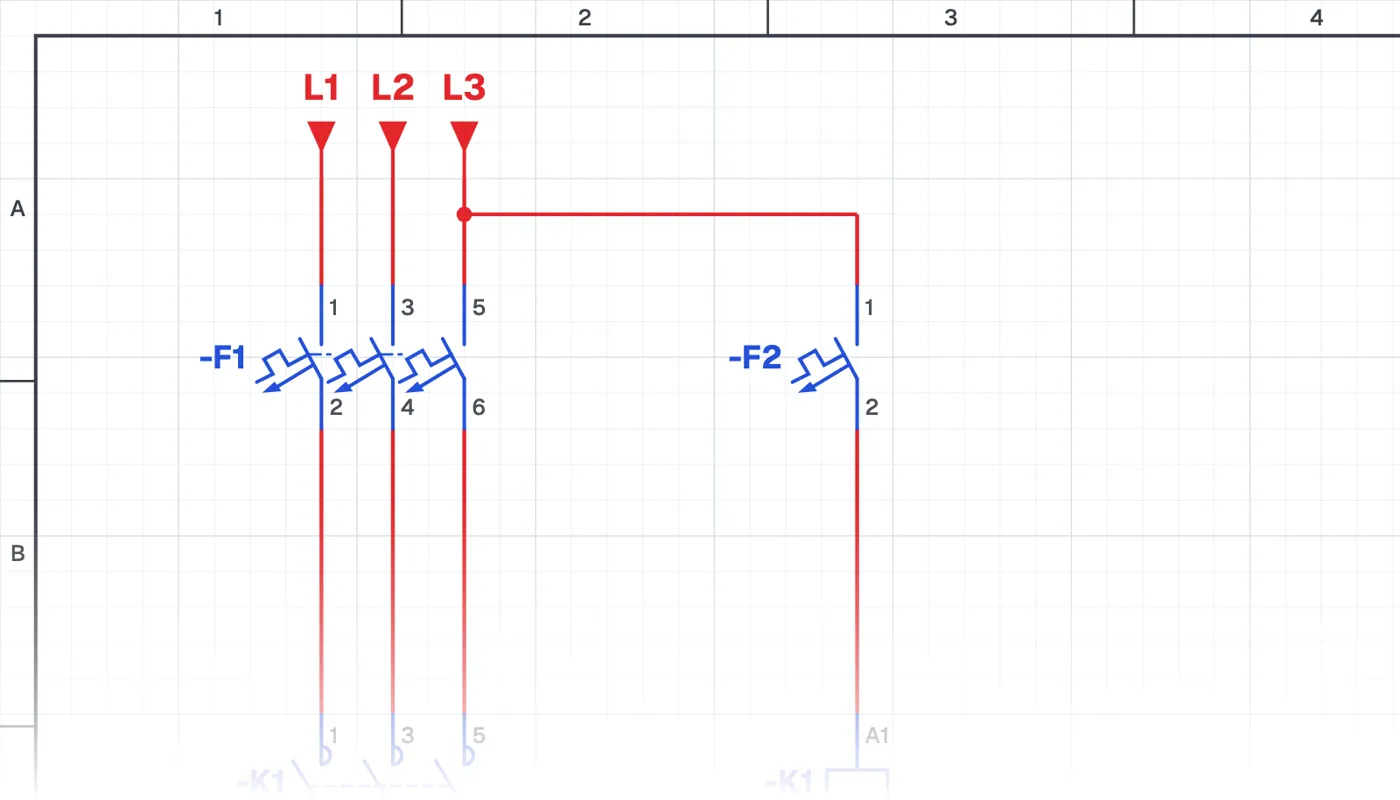

Circuit de puissance et circuit de commande
Dans le circuit de puissance, le moteur est alimenté en triphasé ; la commande prend une de ces phases et le neutre. Elle a son propre disjoncteur, si bien qu'un court-circuit dans la commande ne fait pas déclencher le disjoncteur principal du moteur. Boutons, contacts et voyants se placent entre cette phase et le neutre.
Points de vigilance
À l'achat, on vérifie que la tension de bobine correspond à la tension simple. Sous une mauvaise tension, la bobine ne colle pas ou grille. Un neutre en bon état est aussi important : si le neutre est coupé, le contacteur retombe et le moteur s'arrête.
Matériel utilisé
Fais-le fonctionner en simulation.
Ce circuit est prêt dans la bibliothèque CoilPath. Ouvre-le, appuie sur les boutons et suis le courant. Avec la vue de câblage et l'implantation en armoire.
