Porte de garage avec automate
Qu'est-ce qu'une porte de garage par automate ?
C'est une application d'automatisme où une porte de garage ou industrielle est ouverte et fermée par un automate. Le moteur tourne dans les deux sens ; des fins de course haut et bas arrêtent la porte en bout de course, et une cellule photoélectrique la rouvre si un obstacle apparaît pendant la fermeture.
Où l'utilise-t-on ?
Sur les portes de parkings, résidences, usines et entrepôts, les portes sectionnelles et rideaux métalliques, les barrières. La même logique vaut pour tout système mobile qui doit s'arrêter en fin de course et être protégé par un capteur de sécurité.

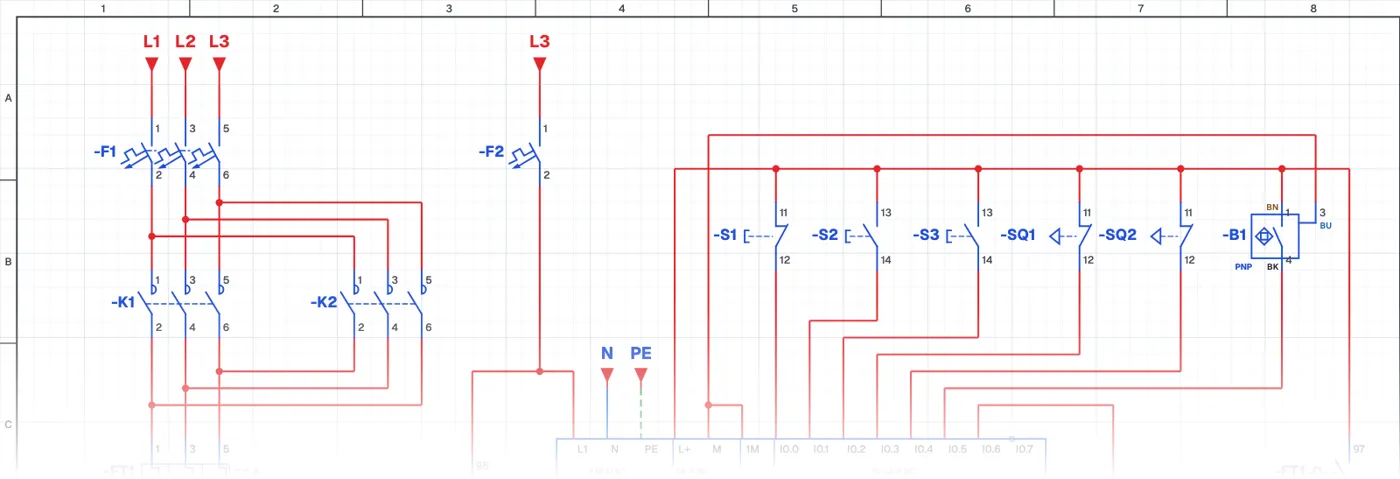

Câblage de l'automate et programme ladder
La puissance est un inverseur verrouillé. Boutons, fins de course et cellule vont sur des entrées, contacteurs ouverture et fermeture sur des sorties. Le contact du thermique est câblé sur le commun des sorties et protège aussi au niveau matériel.
Sécurité
Pour une porte automatique, la protection des personnes et des véhicules passe avant tout. Cellule et fins de course doivent être bien câblés et le programme doit donner la priorité à la sécurité.
Matériel utilisé
- API
- PLC1
- Bouton Marche (NO)
- S2, S3
- Fin de course (NF)
- SQ1, SQ2
- Bobine de contacteur
- K1, K2
