Fonctionnement automatique de la pompe avec flotteur de niveau bas
Qu'est-ce qu'une pompe de relevage à flotteur ?
Dans cette commande, une pompe de relevage ou de drainage fonctionne seule grâce à un flotteur placé dans la fosse. Quand l'eau monte, la pompe tourne et vide la fosse ; quand l'eau baisse, elle s'arrête.
Où l'utilise-t-on ?
Dans les fosses d'eaux pluviales et d'infiltration des sous-sols, les cuvettes d'ascenseur, les rampes de parking, les fosses septiques et d'eaux usées, les chantiers et les fossés de drainage agricole. C'est une des protections automatiques les plus importantes d'un bâtiment contre les inondations.
Circuit de puissance et circuit de commande

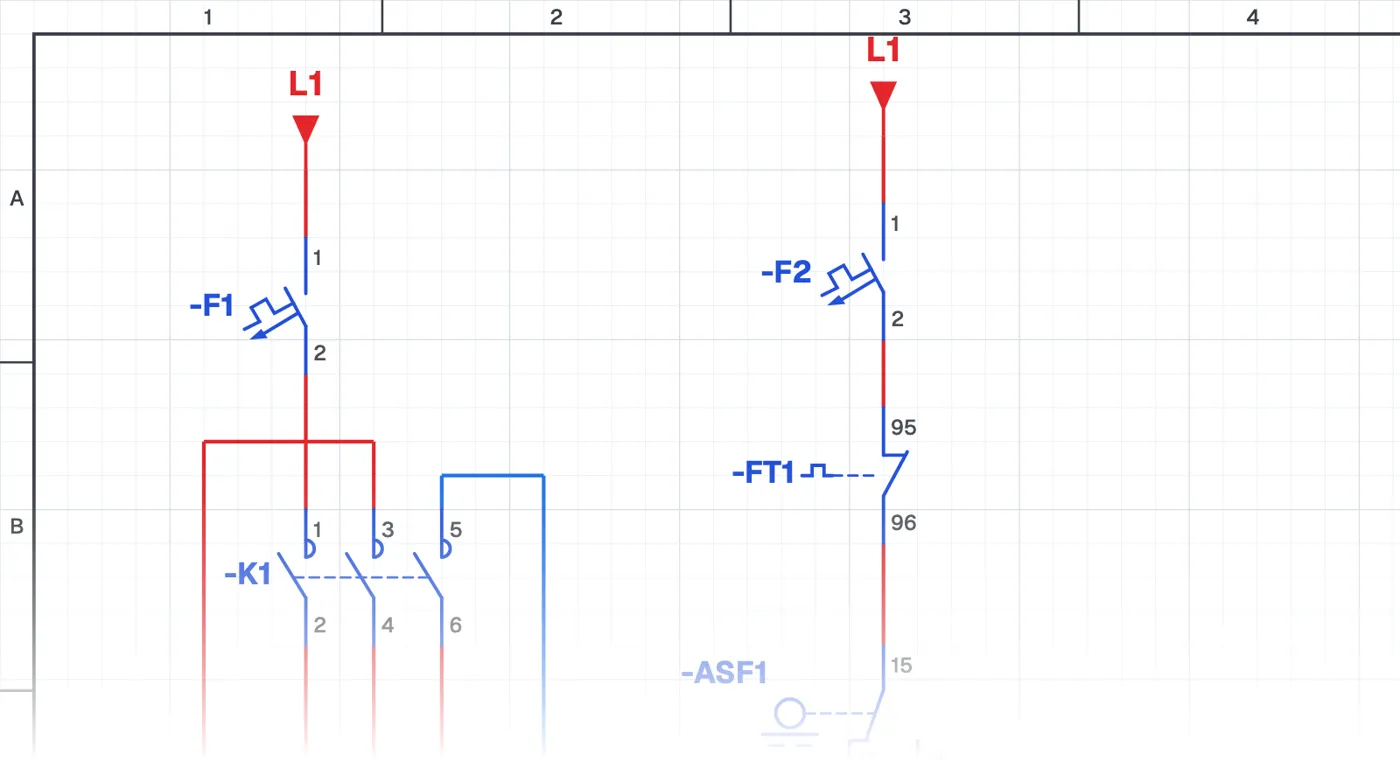

La puissance comprend un moteur de pompe monophasé, un disjoncteur, un contacteur et un relais thermique. La commande utilise un contact du flotteur ; la différence avec le remplissage est l'autre contact. Pouvoir remplir ou vider avec le même flotteur montre l'importance du choix du contact.
Points de vigilance
La marche à sec est la cause de panne la plus fréquente des pompes de relevage ; le flotteur doit couper avant que l'eau ne descende sous l'aspiration. Dans les fosses d'eaux usées, le câble du flotteur doit bouger librement sans s'accrocher.
