Fonctionnement d’une pompe sur deux avec un commutateur

Qu'est-ce qu'une commande de deux pompes par commutateur ?

Dans une installation à deux pompes, cette commande choisit avec un commutateur la pompe qui tourne. Une seule pompe tourne à la fois. Chaque pompe a son contacteur et son relais thermique, et le niveau est géré par des flotteurs.

Où l'utilise-t-on ?

Pour le fonctionnement principal-secours des surpresseurs, de l'alimentation en eau des bâtiments, de la circulation et de l'irrigation. Si une pompe tombe en panne ou est en entretien, l'installation continue avec l'autre et l'eau n'est pas coupée.

Circuit de puissance et circuit de commande

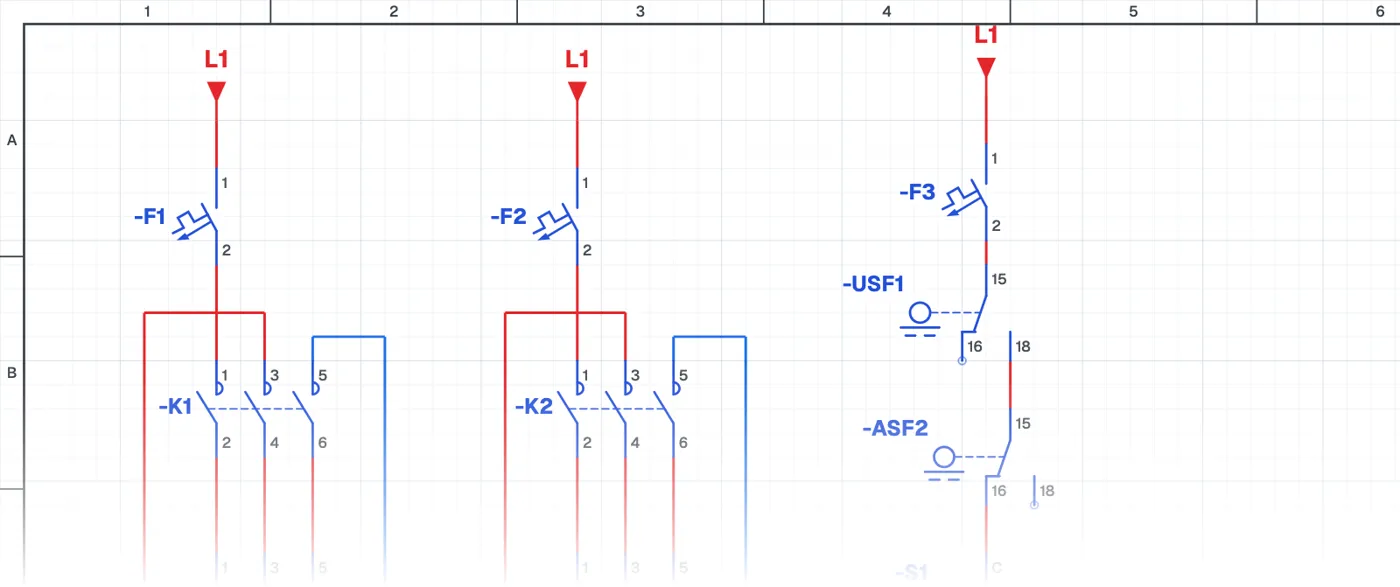

Dans la puissance, les deux moteurs sont alimentés par des contacteurs et relais thermiques séparés. La commande comprend les flotteurs, le commutateur de choix de pompe et deux contacteurs. Que chaque relais thermique n'arrête que sa propre pompe est une règle de base des installations redondantes.

Points de vigilance

Les deux pompes doivent tourner régulièrement ; une pompe de secours qui ne tourne jamais peut être grippée le jour où on en a besoin. On alterne donc les pompes ou on utilise une permutation automatique.

Matériel utilisé

Disjoncteur (1 pôle)

F1, F2, F3

Relais thermique

FT1, FT2

Moteur monophasé

M1, M2

Interrupteur à flotteur

USF1, ASF2

Commutateur MAN–AUTO

S1

Bobine de contacteur

K1, K2
