Pompes et niveau

Fonctionnement alterné de deux moteurs commandé par flotteurs

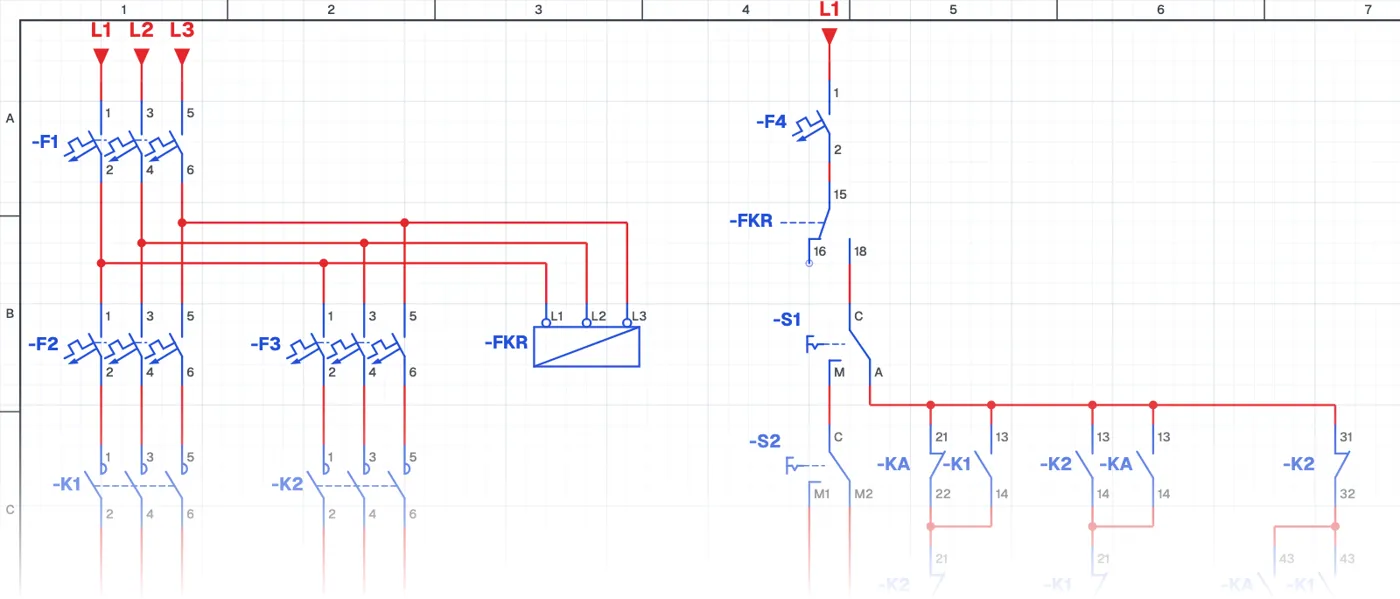

Schéma : Fonctionnement alterné de deux moteurs commandé par flotteurs
Le schéma complet est dans l'appli.Télécharger gratuitement

Qu'est-ce que la permutation de deux pompes par flotteurs ?

Dans cette commande, deux pompes tournent à tour de rôle à chaque cycle. Le réservoir est rempli une fois avec la première pompe, la fois suivante avec la seconde. Un contacteur auxiliaire mémorise la pompe dont c'est le tour.

Où l'utilise-t-on ?

Dans les surpresseurs, la circulation, l'alimentation en eau des bâtiments, les postes de relevage et d'eaux usées. Les pompes tournant autant l'une que l'autre, elles s'usent pareil, durent plus longtemps, et la pompe de secours ne se grippe pas à l'arrêt.

Circuit de puissance et circuit de commande

La puissance comprend deux moteurs de pompe avec contacteurs et relais thermiques, et un relais de contrôle de phases. La commande comprend flotteurs, contacteur auxiliaire, contacts de verrouillage et commutateur manuel-automatique. La mémorisation du tour par logique à relais est un bel exemple d'automatisme sans automate.

Points de vigilance

À la mise en service, on observe plusieurs cycles de remplissage pour vérifier que les pompes alternent vraiment. On teste aussi le verrouillage entre les deux contacteurs.

Matériel utilisé

Disjoncteur (3 pôles)
F1, F2, F3
Relais de contrôle de phases (FKR)
FKR
Relais thermique
FT1, FT2
Moteur 3~
M1, M2
Disjoncteur (1 pôle)
F4
Commutateur MAN–AUTO
S1, S2
Bobine de contacteur
K1, K2, KA
Interrupteur à flotteur
ASF2, USF1

Fais-le fonctionner en simulation.

Ce circuit est prêt dans la bibliothèque CoilPath. Ouvre-le, appuie sur les boutons et suis le courant. Avec la vue de câblage et l'implantation en armoire.
