Marche-Arrêt depuis trois points avec automate
Qu'est-ce que la marche-arrêt depuis trois endroits par automate ?
C'est un circuit où un moteur est démarré et arrêté depuis trois endroits grâce à un automate. Les six boutons et le contact du thermique vont sur des entrées séparées ; les montages série et parallèle du circuit classique passent dans le programme.
Où l'utilise-t-on ?
Sur les longues lignes de convoyage, les machines à plusieurs postes opérateur et les grandes installations. Avec un automate, un nouveau poste ne demande qu'une entrée et une ligne de programme.

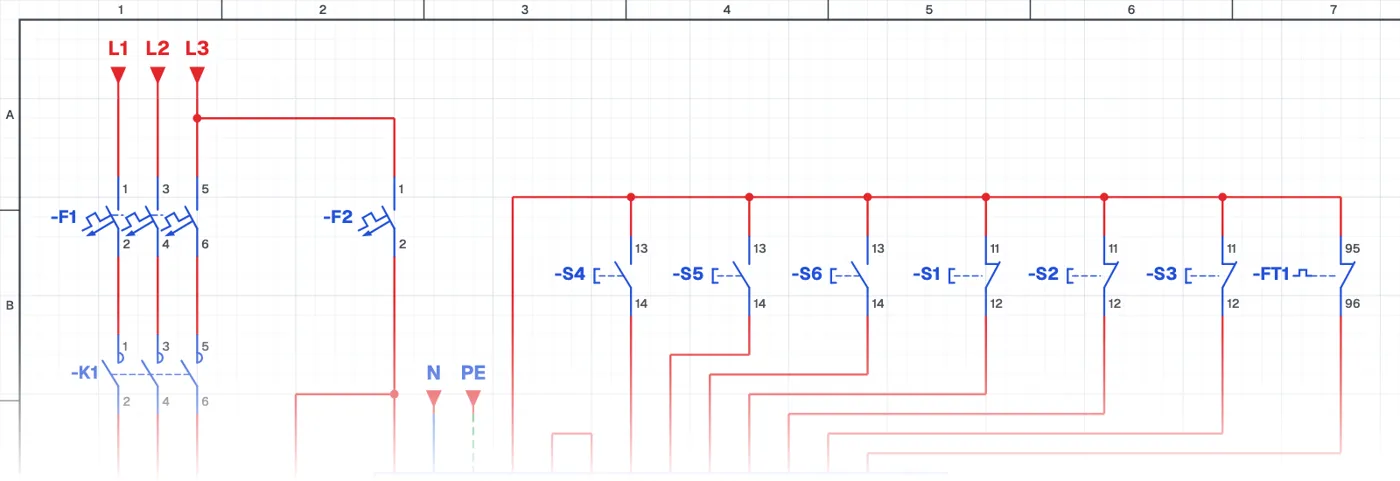

Câblage de l'automate et programme ladder
La puissance est un démarrage direct. Chaque bouton ayant son entrée, l'automate sait aussi lequel a été appuyé ; on peut l'afficher sur un pupitre ou l'enregistrer comme défaut. La manière d'écrire le montage série du circuit classique dans le programme est instructive pour comprendre le ladder.
L'avantage
Le câblage se simplifie, le dépannage devient plus facile et l'installation peut évoluer. Avec la même logique, on peut commander depuis des dizaines de postes.
Matériel utilisé
- API
- PLC1
- Bouton Marche (NO)
- S4, S5, S6
- Bouton Arrêt (NC)
- S1, S2, S3
