Relais de niveau – transfert d’eau entre deux cuves
Qu'est-ce qu'un transfert d'eau entre deux réservoirs ?
C'est un circuit de transfert automatique où une pompe envoie l'eau d'un réservoir source vers un réservoir cible, protégée par deux relais de niveau. Le relais de la source empêche la marche à sec, celui de la cible le débordement.
Où l'utilise-t-on ?
Pour monter l'eau d'un puits vers une cuve en toiture, d'une cuve enterrée vers un réservoir d'immeuble ou d'un bassin de collecte vers un réservoir d'irrigation. Très courant dans le bâtiment et l'industrie.

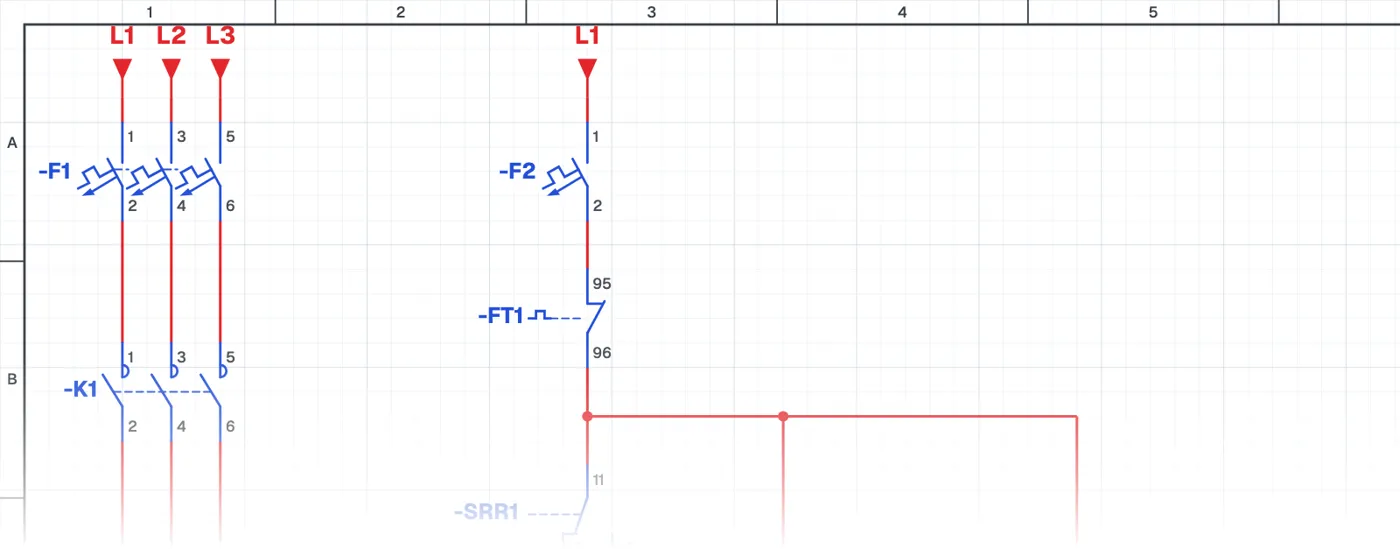

Circuit de puissance et circuit de commande
La puissance comprend le moteur de pompe, le disjoncteur, le contacteur et le relais thermique. La commande utilise ensemble les contacts de deux relais de niveau. Un bon exemple de câblage quand deux conditions doivent être réunies en même temps.
Points de vigilance
Chaque réservoir a son jeu d'électrodes et son relais. Si les câbles d'électrodes sont longs, on vérifie que le relais convient à cette distance.
Matériel utilisé
- Relais de niveau (SRR)
- SRR1, SRR2
Fais-le fonctionner en simulation.
Ce circuit est prêt dans la bibliothèque CoilPath. Ouvre-le, appuie sur les boutons et suis le courant. Avec la vue de câblage et l'implantation en armoire.
