Variateur de fréquence
Potentiomètre électronique
Qu'est-ce que le potentiomètre électronique (plus vite / moins vite) ?
C'est une méthode de réglage où la vitesse du moteur monte et descend avec deux boutons. Tant qu'un bouton est appuyé la vitesse monte, avec l'autre elle descend ; au relâchement, le moteur garde cette vitesse. Pas besoin de potentiomètre.
Où l'utilise-t-on ?
Sur les machines à réglage de vitesse à distance, quand la place manque sur le pupitre, et quand des sorties d'automate doivent changer la vitesse. Les boutons peuvent être sur un pupitre et le variateur dans une armoire éloignée.

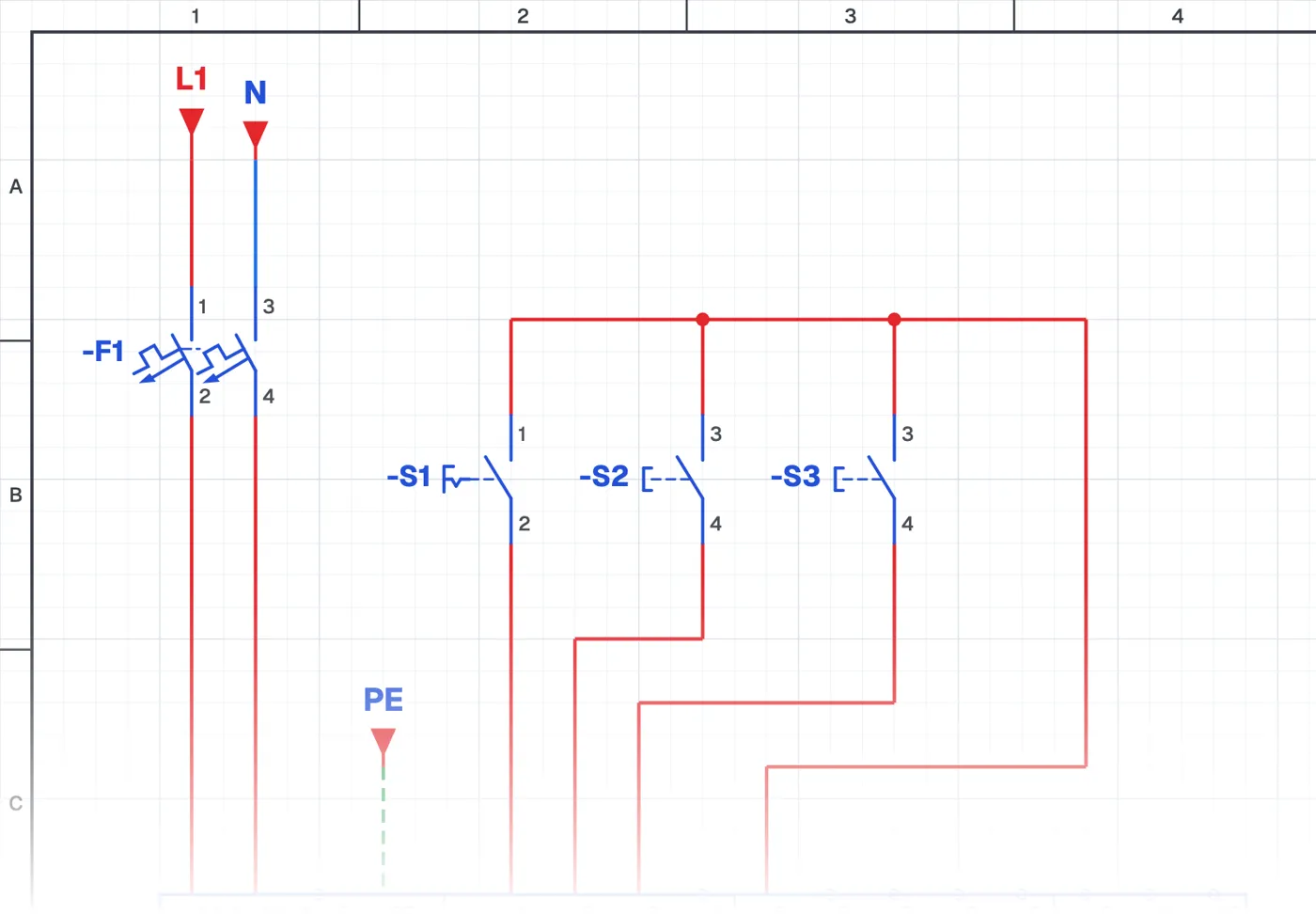

Raccordement et paramètres
Les boutons marche/arrêt, plus vite et moins vite vont sur trois entrées logiques. Le choix du potentiomètre électronique comme consigne et l'affectation des entrées se font par paramètres.
Points de vigilance
Certains variateurs oublient la dernière vitesse à la coupure, d'autres la gardent ; ce comportement se choisit par paramètre.
Matériel utilisé
- Bouton Marche (NO)
- S2, S3
Fais-le fonctionner en simulation.
Ce circuit est prêt dans la bibliothèque CoilPath. Ouvre-le, appuie sur les boutons et suis le courant. Avec la vue de câblage et l'implantation en armoire.
