Marche / arrêt et sens de rotation
Qu'est-ce que le choix du sens de rotation sur un variateur ?
C'est un raccordement où un interrupteur démarre le variateur et un second change le sens de rotation. Lors du changement, le variateur ralentit et arrête d'abord le moteur, puis l'accélère dans l'autre sens.
Où l'utilise-t-on ?
Sur les convoyeurs réversibles, agitateurs, portes et machines-outils. Le changement de sens est bien plus doux qu'avec un inverseur à contacteurs et ménage la mécanique.
Raccordement et paramètres

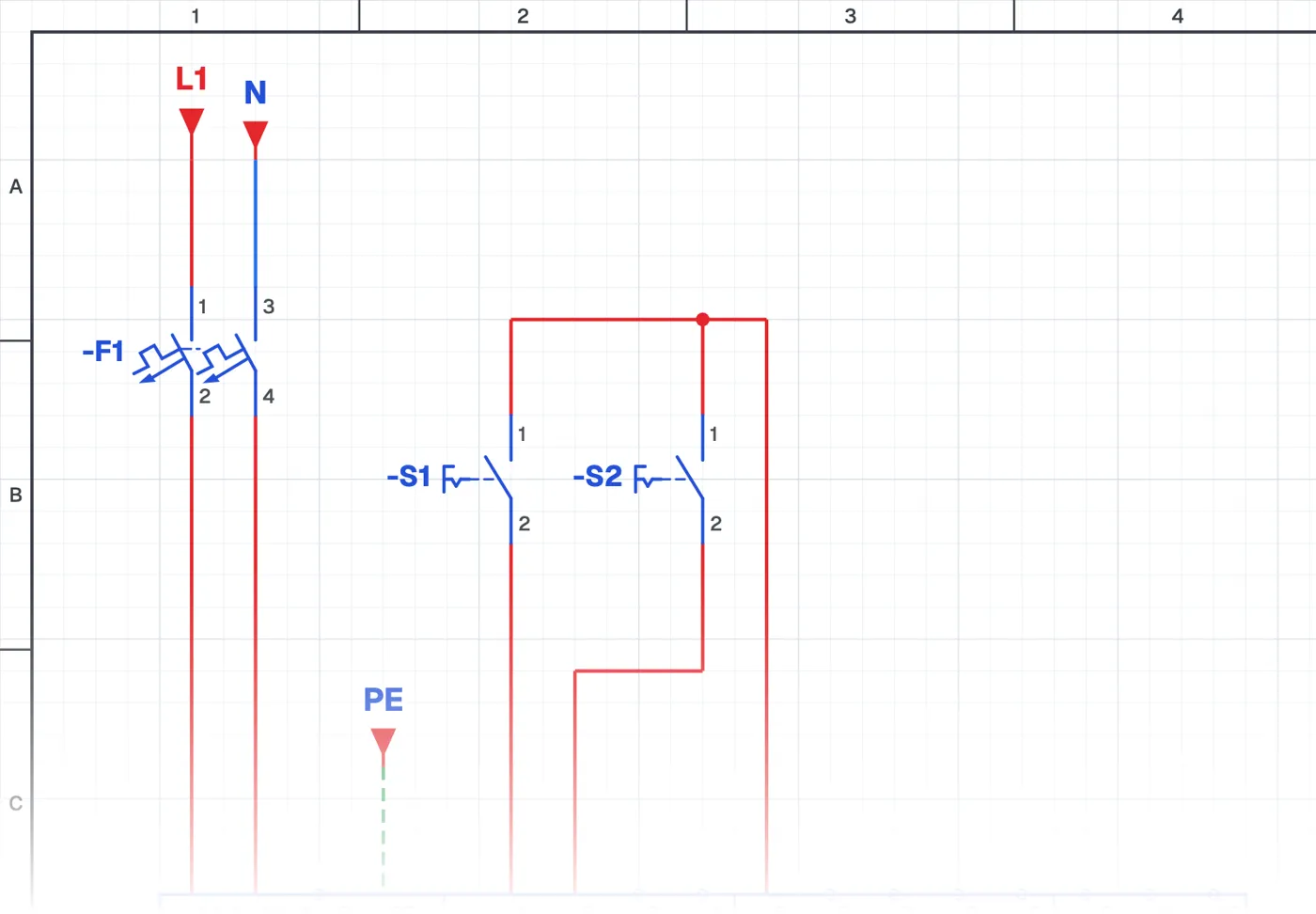

Les deux interrupteurs sont sur deux entrées logiques. L'affectation du sens de rotation à la seconde entrée se fait par un paramètre. Si le paramètre n'est pas bon, l'entrée ne fait rien ; une erreur fréquente sur le terrain.
Points de vigilance
Sur certaines machines, la rotation inverse est dangereuse (certaines pompes par exemple). On l'interdit alors par paramètre.
Matériel utilisé
- Commutateur (NO)
- S1, S2
Fais-le fonctionner en simulation.
Ce circuit est prêt dans la bibliothèque CoilPath. Ouvre-le, appuie sur les boutons et suis le courant. Avec la vue de câblage et l'implantation en armoire.
