Enchimento automático do reservatório com boias de nível inferior e superior
O que é o enchimento com boias inferior e superior?
Neste comando, o reservatório enche automaticamente com duas boias. A boia superior enche o reservatório e evita transbordar; a inferior impede a bomba de trabalhar a seco no poço ou reservatório de onde puxa a água. Juntas, protegem o reservatório e a bomba.
Onde é usado?
Em sistemas que bombeiam de um poço para um reservatório, prédios que levam água da cisterna para a caixa d'água, irrigação e pecuária. No verão, quando o nível do poço cai, é indispensável para a bomba não trabalhar a seco e queimar.

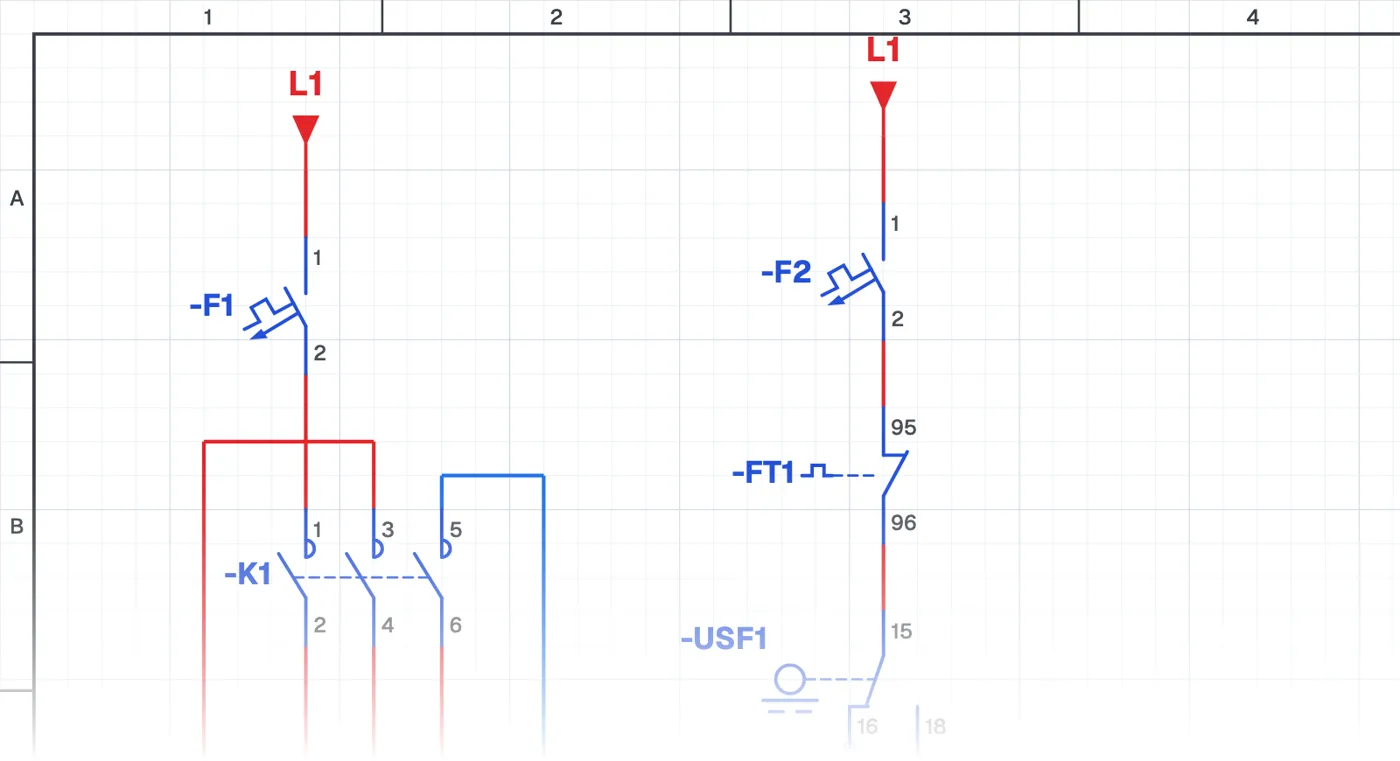

Circuito de força e circuito de comando
A força tem motor de bomba monofásico, disjuntor, contator e relé térmico. O comando usa juntos os contatos das duas boias. Como as boias são ligadas entre si e quais contatos são escolhidos define se o circuito funciona direito.
Cuidados
A boia inferior é pendurada acima do crivo de sucção, para desligar no nível em que a água já não alimenta a bomba. Na primeira partida com o reservatório vazio, confira a posição das boias.
Componentes usados
- Disjuntor (1 polo)
- F1, F2
- Relé térmico
- FT1
- Chave boia
- USF1, ASF2
Rode na simulação.
Este circuito está pronto na biblioteca do CoilPath. Abra, aperte os botões e siga a corrente. Com vista de ligação e montagem no painel.
