Termik manyetik şalter (TMŞ)

Termik manyetik şalter (TMŞ) nedir?

Termik manyetik şalter (TMŞ, kompakt şalter, MCCB), yüksek akımlı hatları aşırı yüke ve kısa devreye karşı koruyan güç şalteridir. İçinde aşırı yük için termik, kısa devre için manyetik açma birimi bulunur. Otomat sigortalara göre çok daha yüksek akımlarda çalışır ve çoğu modelde akım ayarı yapılabilir.

TMŞ nerede kullanılır?

Ana dağıtım panolarının girişinde, trafo çıkışlarında, büyük motor ve kompanzasyon panolarının beslemesinde, fabrika ve bina ana hatlarında kullanılır. Bir binanın ya da tesisin tüm elektriğini açıp kapatan ana şalter genellikle bir TMŞ'dir.

Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele

Çeşitleri ve seçimi

TMŞ'ler üç ve dört kutuplu olarak üretilir; anma akımı genellikle 100 A ile 1600 A arasındadır. Ayarlı modellerde aşırı yük (Ir) ve kısa devre (Im) açma değerleri ayrı ayrı ayarlanır. Seçimde anma akımı, kısa devre kesme kapasitesi ve gerekiyorsa motorlu kumanda ya da yardımcı kontak gibi aksesuarlar dikkate alınır.

Nelere dikkat edilir?

Ayar değerleri hattın kablo kesitine ve alt panolardaki koruma elemanlarıyla seçiciliğe göre yapılır. Kesme kapasitesi tesisin kısa devre akımından düşük olmamalıdır. Bağlantı vidaları üretici torkuyla sıkılmalı, yüksek akımda gevşek bağlantı ısınmaya ve yangına yol açar.

Bağlantı uçları

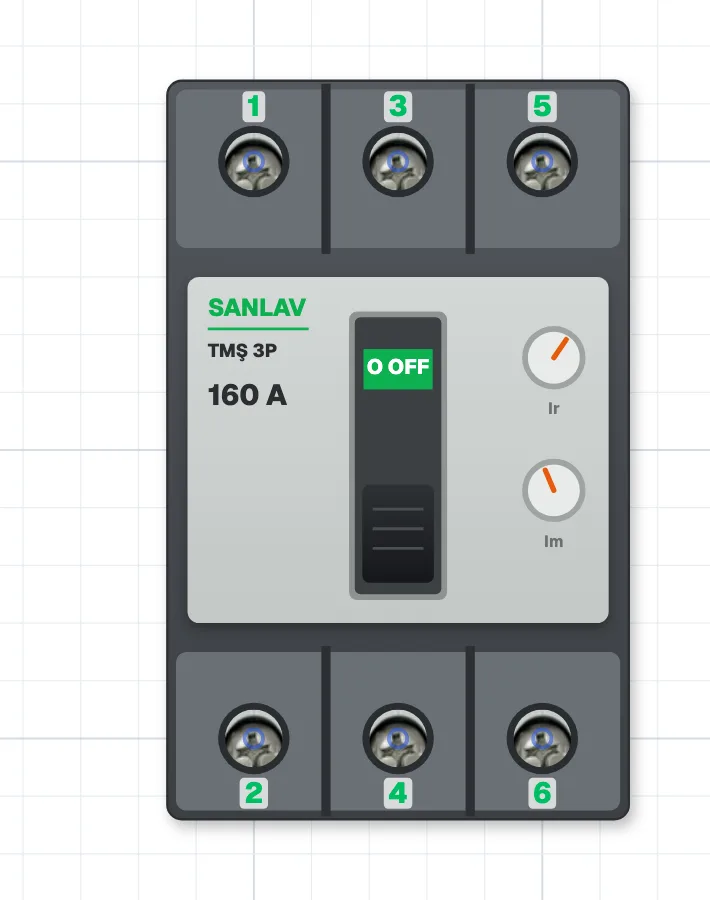

Üç kutuplu termik manyetik şalter (TMŞ)

Girişler (L1, L2, L3)

Çıkışlar (panoya)

Dört kutuplu termik manyetik şalter (TMŞ)

Girişler (L1, L2, L3, N)

Çıkışlar (panoya)
