Kartuş sigorta

Kartuş sigorta nedir?

Kartuş sigorta, içindeki iletken tel kısa devre ya da aşırı akımda eriyerek devreyi kesen, tek kullanımlık bir sigortadır. Sigorta yuvasına (sigorta altlığına) takılır; attığında yuvadan çıkarılıp yenisiyle değiştirilir. Silindirik ve bıçaklı (NH) tipleri vardır.

Kartuş sigorta nerede kullanılır?

Kumanda devrelerinde, motor ve trafo beslemelerinde, frekans sürücüsü ve güç elektroniği girişlerinde, güneş enerjisi sistemlerinin DC tarafında kullanılır. Kısa devre akımını çok hızlı kestiği için hassas cihazların korunmasında tercih edilir.

Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele

Çeşitleri ve seçimi

Kartuş sigortalar boyutlarına, anma akımına ve karakteristiğine göre seçilir. gG tipi genel amaçlı hat koruması, aM tipi motor koruması için kullanılır; yarı iletken koruması için çok hızlı tipler bulunur. Sigorta yuvaları tek, iki ve üç kutuplu olarak üretilir; bazı yuvalarda attığını gösteren ışıklı gösterge bulunur.

Nelere dikkat edilir?

Atan sigorta mutlaka aynı akım ve tipteki sigortayla değiştirilir; daha büyük sigorta takmak hattı korumasız bırakır. Sigorta değiştirilmeden önce arızanın nedeni bulunmalı ve yuva enerjisiz olmalıdır. Kartuş sigorta motoru uzun süreli aşırı akıma karşı korumaz, motorlarda termik röle de gerekir.

Bağlantı uçları

Kartuş sigorta (1 kutup)

Giriş

1

Çıkış

2

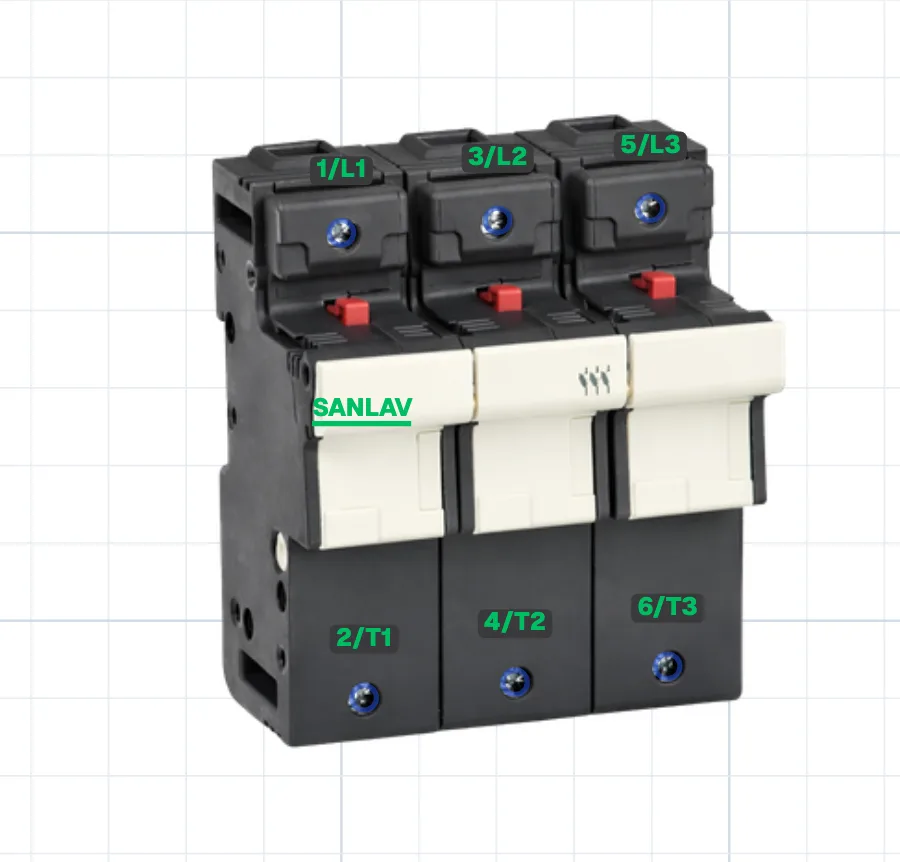

Kartuş sigorta (3 kutup)

Girişler

1/L1, 3/L2, 5/L3

Çıkışlar

2/T1, 4/T2, 6/T3
