Kapasitif sensör

Kapasitif sensör nedir?

Kapasitif sensör, metal olan ve olmayan cisimleri dokunmadan algılayabilen bir yaklaşım sensörüdür. Plastik, cam, ahşap, kâğıt, su ve granül gibi malzemeleri algılayabilir. Bazı malzemeleri ince bir duvarın arkasından bile görebilir.

Kapasitif sensör nerede kullanılır?

Depo ve silolarda sıvı ve granül seviye algılama, plastik ve kartonun algılanması, paketleme hatlarında ürün algılama, şişe dolum kontrolü ve kutu sayma işlemlerinde kullanılır.

Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele

Çeşitleri ve seçimi

Endüktif sensörler gibi iki, üç ve dört kablolu tipleri vardır; üç kablolu tiplerde çıkış PNP ya da NPN olur. Çoğunda hassasiyet ayarı için bir ayar vidası bulunur. Gömme ve gömülmeyen montaj tipleri, farklı gövde çapları üretilir.

Nelere dikkat edilir?

Hassasiyet, algılanacak malzemeye ve ortama göre ayarlanmalıdır; aşırı hassas ayar toz ve nemi de algılamaya yol açar. Depo seviye algılamada depo duvarının malzemesi ve kalınlığı dikkate alınır. Çıkış tipi, bağlandığı girişle uyumlu seçilir.

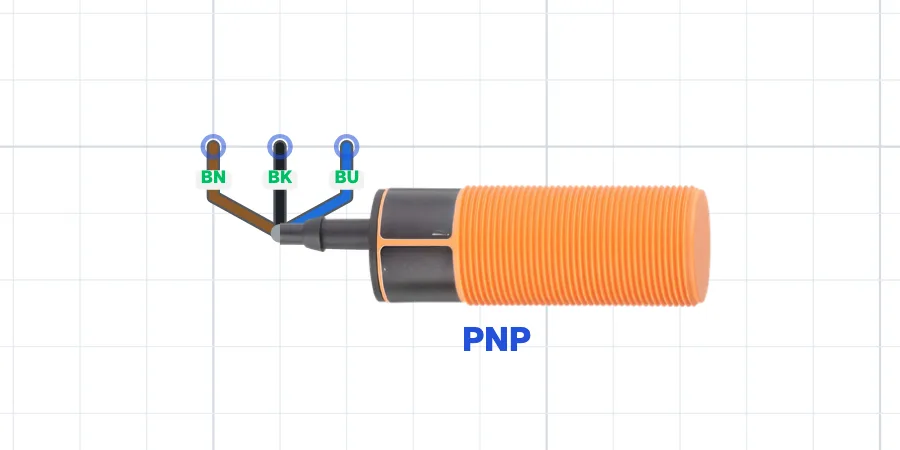

Bağlantı uçları

Kapasitif sensör

Kahverengi (BN)

besleme +

Mavi (BU)

besleme -

Siyah (BK)

çıkış

Kapasitif sensör (2 kablolu)

Kahverengi (BN) - Mavi (BU)

yüke seri

Kapasitif sensör (4 kablolu)

Kahverengi (BN)

besleme +

Mavi (BU)

besleme -

Siyah (BK)

NO çıkış

Beyaz (WH)

NC çıkış
