Röle (ara röle)

Röle nedir?

Röle, bobinine gerilim gelince çeken ve kontaklarını değiştiren küçük bir elektromekanik anahtardır. Kumanda panolarında kullanılan rölelere ara röle ya da yardımcı röle de denir. Genellikle bir soket (röle tabanı) üzerine takılır, böylece arızada kablolara dokunmadan değiştirilebilir.

Röle ne işe yarar, nerede kullanılır?

Küçük bir sinyalle başka bir devreyi kumanda etmek için kullanılır: bir sensörün, PLC çıkışının ya da butonun küçük kontağıyla kontaktör çektirmek, aynı komutla birden fazla işi yapmak, farklı gerilimdeki devreleri birbirinden ayırmak bunlara örnektir. Otomasyon panolarında, PLC çıkışlarında, asansör ve makine kumandalarında çok yaygındır.

Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele

Çeşitleri ve seçimi

Röleler bobin gerilimine (12 V DC, 24 V DC, 230 V AC gibi), kontak sayısına ve kontak akımına göre seçilir. 8, 11 ve 14 pinli tipleri yaygındır; 14 pinli rölelerde dört değişken kontak bulunur. Her değişken kontakta bir ortak (COM), bir açık (NO) ve bir kapalı (NC) uç vardır. Bobini çekince yanan LED'li ve test butonlu modeller arıza aramayı kolaylaştırır.

Nelere dikkat edilir?

Soket üzerindeki pin numaraları rölenin üzerindeki şemayla karşılaştırılarak bağlanır; röle soketlerinde yanlış uç bağlamak sık yapılan bir hatadır. Kontak akımı, beslenen yükün akımından büyük olmalıdır. DC bobinli rölelerde bobin uçlarına paralel diyot, AC bobinlilerde RC filtre kullanmak kontakların ömrünü uzatır.

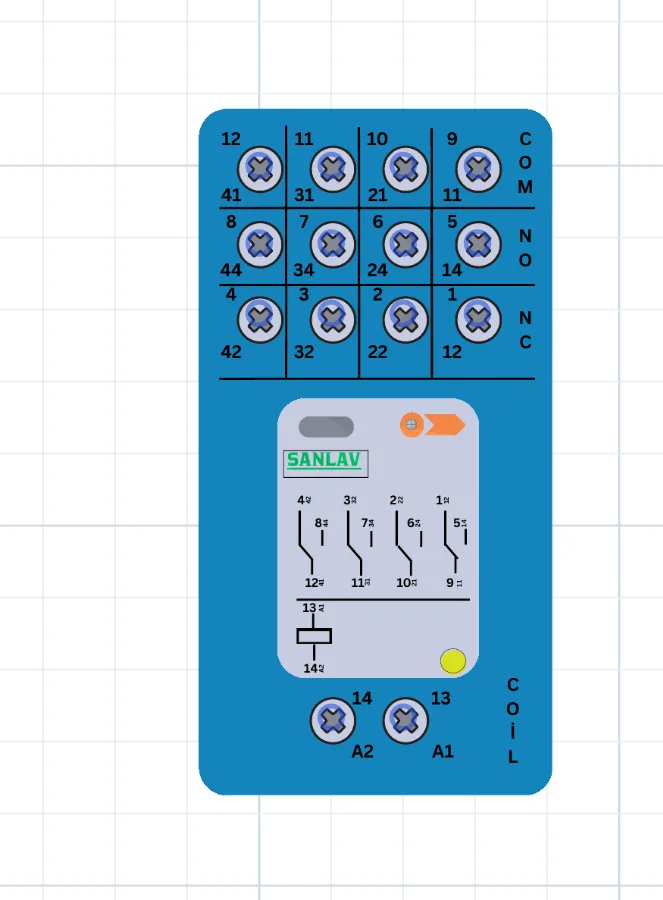

Bağlantı uçları

Röle (14 pin)

Bobin

13 (A1), 14 (A2)

Ortak uçlar (COM)

9, 10, 11, 12

Normalde açık (NO)

5, 6, 7, 8

Normalde kapalı (NC)

1, 2, 3, 4
