Pako şalter

Pako şalter nedir?

Pako şalter (kam şalter, paket şalter), döner kolu çevrildikçe içindeki kam mekanizmasıyla farklı kontakları açıp kapatan çok kademeli bir şalterdir. Hem kumanda hem de güç devrelerinde kullanılabilir.

Pako şalter nerede kullanılır?

Ana şalter (aç-kapa), voltmetre ve ampermetre komütatörü, motor yön değiştirme, yıldız-üçgen elle yol verme, devir seçimi ve şebeke-jeneratör seçimi gibi işler için kullanılır. Eski tip motor panolarında ve tarım makinelerinde sık görülür.

Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele

Çeşitleri

Kutup sayısına, akım değerine ve kademe şemasına göre çok sayıda tipi vardır: 0-1 açma-kapama, 1-0-2 yön değiştirme, voltmetre komütatörü gibi. Pano kapağına ya da ön yüze monte edilir; kolu genellikle 60° ya da 90° adımlarla döner.

Nelere dikkat edilir?

Bağlantı, üretici kataloğundaki kam şemasına göre yapılır; aynı görünen iki pako şalterin iç bağlantısı farklı olabilir. Akım değeri, açıp kapattığı yükün akımına uygun seçilir. Motor yön değiştirmede şalter motor tamamen durmadan ters yöne çevrilmemelidir.

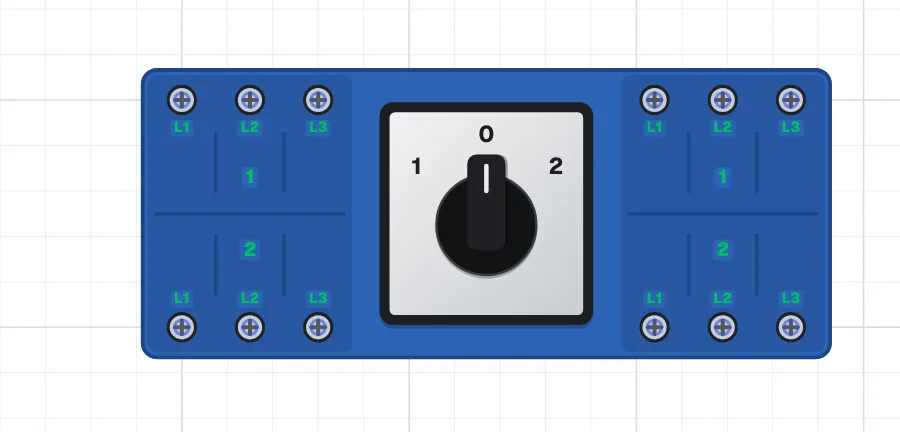

Bağlantı uçları

Pako şalter

Konum 1 girişi (şebeke)

sol üst L1 L2 L3

Konum 2 girişi (jeneratör)

sol alt L1 L2 L3

Çıkış (yük)

sağ üst ve sağ alt L1 L2 L3
