Kumanda trafosu

Kumanda trafosu nedir?

Kumanda trafosu, şebeke gerilimini kumanda devresinde kullanılacak daha düşük ve yalıtılmış bir gerilime düşüren küçük güçlü bir transformatördür. Primer sargısı şebekeye, sekonder sargısı kumanda devresine bağlanır; iki sargı birbirinden elektriksel olarak yalıtılmıştır.

Kumanda trafosu nerede kullanılır?

Makine panolarında, asansör ve vinç kumandalarında, nötr bulunmayan panolarda kumanda gerilimi elde etmek ve kumanda devresini şebekeden yalıtarak güvenliği artırmak için kullanılır. Düşük gerilimli (24 V, 48 V gibi) kumanda istenen yerlerde tercih edilir.

Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele

Çeşitleri ve seçimi

Kumanda trafoları güçlerine (VA) ve primer-sekonder gerilim kademelerine göre seçilir. Birçok modelde primer ve sekonderde birden fazla gerilim ucu bulunur (örneğin primer 0-230-400 V, sekonder 0-24-110 V). Güç, kontaktör bobinlerinin çekme anındaki tüketimini de karşılayacak şekilde seçilir.

Nelere dikkat edilir?

Primer ve sekonder tarafta uygun sigorta kullanılır. Bağlantı, trafonun üzerindeki şemaya göre doğru gerilim uçlarına yapılmalıdır; yanlış uca bağlamak sekonder gerilimini değiştirir. Sekonderin bir ucunun topraklanması yönetmeliklere göre yapılır.

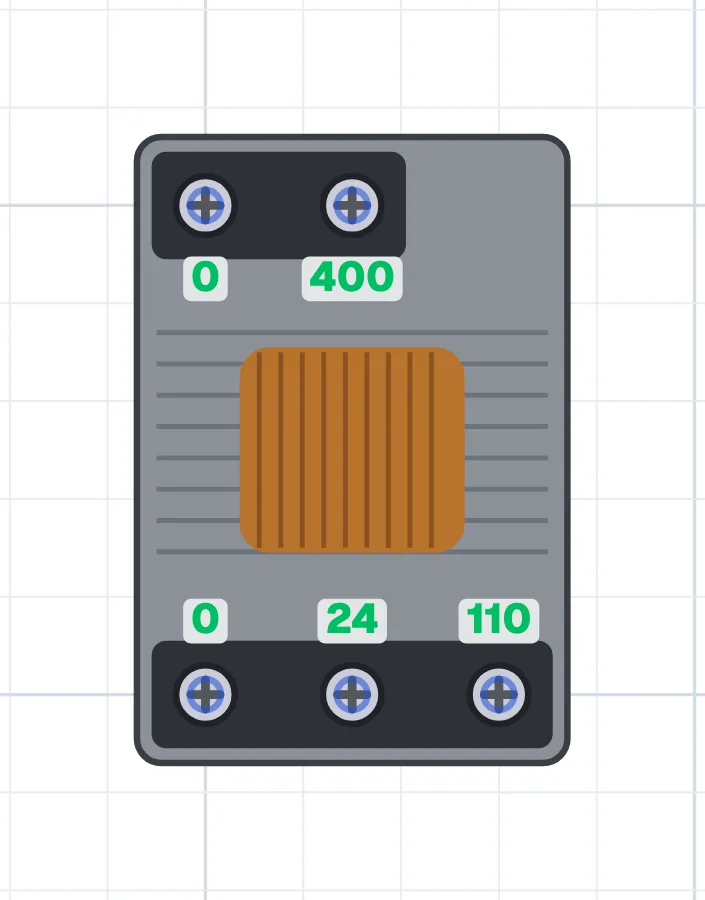

Bağlantı uçları

Kumanda trafosu

Primer (giriş)

üst klemensler

Sekonder (çıkış)

alt klemensler
