Kaçak akım rölesi

Kaçak akım rölesi nedir?

Kaçak akım rölesi (kaçak akım koruma şalteri, RCD, RCCB), devreye giden akımla devreden dönen akımı karşılaştıran koruma cihazıdır. Aradaki fark, yani toprağa kaçan akım belirli bir değeri aşarsa devreyi milisaniyeler içinde keser. İnsanları elektrik çarpmasına, tesisi de yangına karşı korur.

Kaçak akım rölesi nerede kullanılır?

Konutlarda, iş yerlerinde, şantiyelerde, banyo ve ıslak hacimlerde, tarımsal sulama ve hayvancılık tesislerinde, motor ve pompa panolarında kullanılır. Yönetmeliklere göre birçok tesiste kaçak akım koruması zorunludur. Özellikle suyla temas eden pompa ve motorlarda hayati önem taşır.

Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele

Çeşitleri ve seçimi

Tek fazlı hatlarda iki kutuplu, üç fazlı hatlarda dört kutuplu kaçak akım rölesi kullanılır. Hayat koruması için genellikle 30 mA, yangın koruması için 300 mA hassasiyet seçilir. AC, A, F ve B tipleri vardır; frekans sürücüsü gibi elektronik yükler bulunan devrelerde uygun tip (çoğunlukla A ya da B) tercih edilir. Kaçak akım rölesi kısa devre koruması yapmaz, önünde ya da birlikte bir sigorta kullanılır.

Nelere dikkat edilir?

Nötr hattı mutlaka kaçak akım rölesinden geçmeli, röleden sonra başka bir hattın nötrüyle birleştirilmemelidir; aksi hâlde röle sebepsiz atar. Rölenin üzerindeki test butonuyla belirli aralıklarla çalıştığı kontrol edilir. Sık atan bir röle, tesiste gerçek bir kaçak olduğunun işaretidir ve kaynağı bulunmalıdır.

Bağlantı uçları

İki kutuplu kaçak akım rölesi (RCD)

Girişler

1, N (L, N)

Çıkışlar

2, N

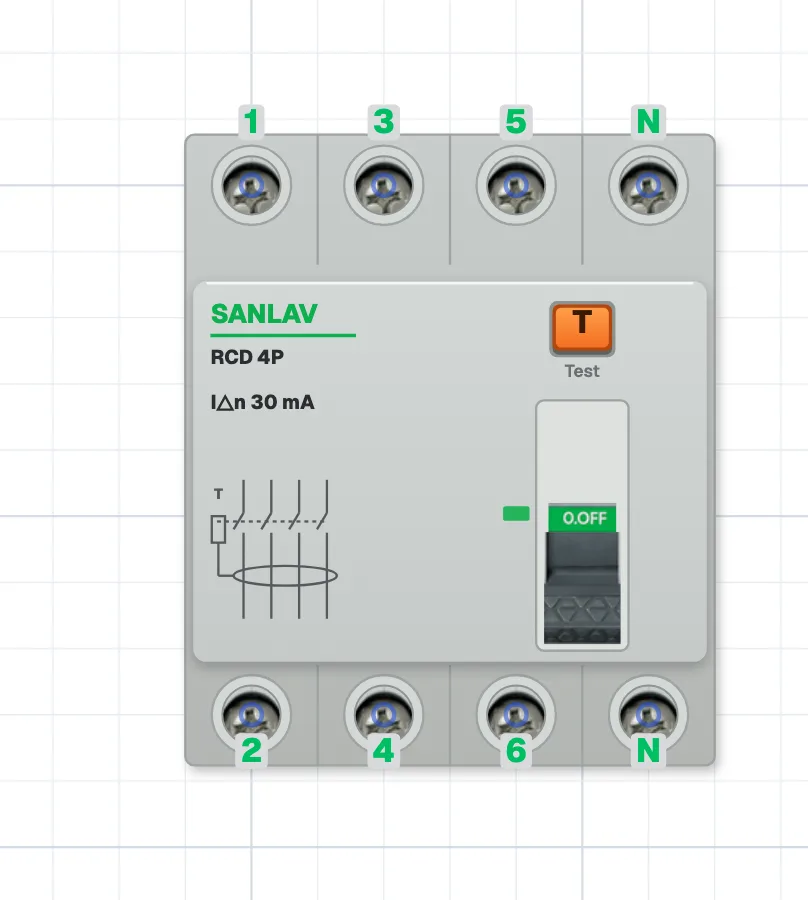

Dört kutuplu kaçak akım rölesi (RCD)

Girişler

1, 3, 5, N (L1, L2, L3, N)

Çıkışlar

2, 4, 6, N

Bu malzemenin kullanıldığı devreler

• Kaçak Akım Korumalı Doğrudan Yol Verme
