HMI (operatör paneli)
HMI nedir?
HMI (insan-makine arayüzü, operatör paneli), operatörün makineyi bir dokunmatik ekran üzerinden izleyip kumanda ettiği cihazdır. PLC'ye bağlanır; ekrandaki butonlar PLC'ye komut gönderir, göstergeler PLC'deki değerleri gösterir.
HMI nerede kullanılır?
Modern makinelerin neredeyse hepsinde kullanılır: paketleme, dolum, plastik enjeksiyon, CNC, su arıtma, bina otomasyonu ve üretim hatları. Makinenin çalıştırılması, ayarların değiştirilmesi, üretim sayılarının, alarmların ve arızaların izlenmesi HMI üzerinden yapılır.
Elektrik Kumanda Devreleri: Temelden İleriyeMalzemelerin çalışma mantığı, seçimi ve devrelerde nasıl kullanıldığı kitapta adım adım anlatılıyor.Kitabı incele
HMI çeşitleri
Ekran boyutuna (4", 7", 10" gibi), haberleşme portlarına (Ethernet, RS485) ve çözünürlüğe göre seçilir. Basit metin ekranlı modellerden renkli dokunmatik panellere kadar çeşitli tipleri vardır. Genellikle 24 V DC ile beslenir ve PLC ile aynı ağa bağlanır.
Nelere dikkat edilir?
Güvenlik fonksiyonları yalnızca ekrana bırakılmaz; acil stop gibi işlemler fiziksel butonlarla da yapılır. Ekranda gösterilen bilgiler (motor çalışıyor gibi) gerçek bir geri bildirimden alınmalıdır. Ekran tasarımı sade ve operatörün anlayacağı şekilde olmalıdır.

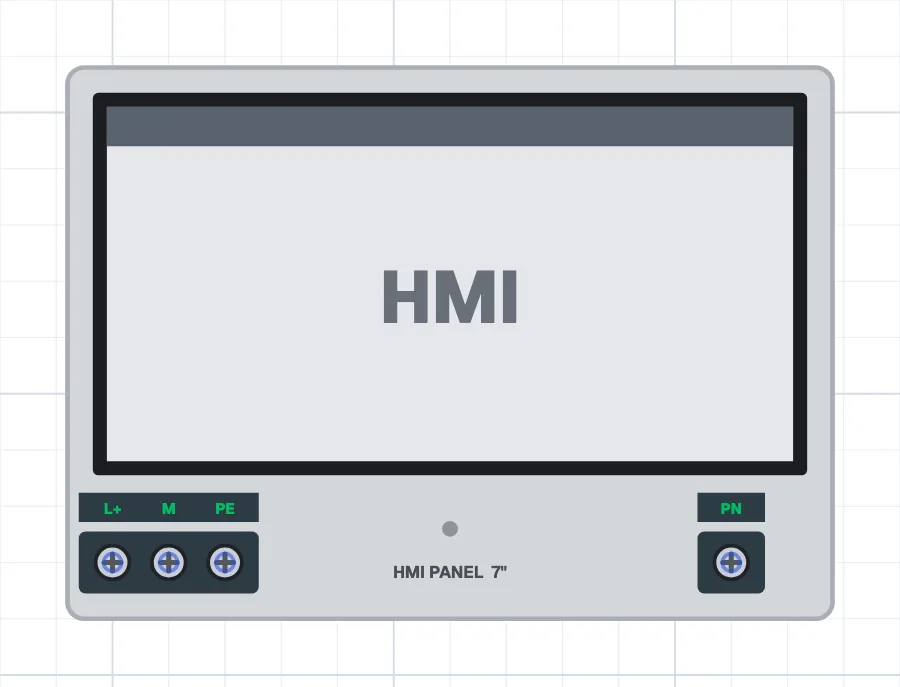

Bağlantı uçları
Operatör paneli (HMI)
- Besleme (DC)
- Ağ ucu
- PLC'nin PN ucuna
- Koruma topraklaması
